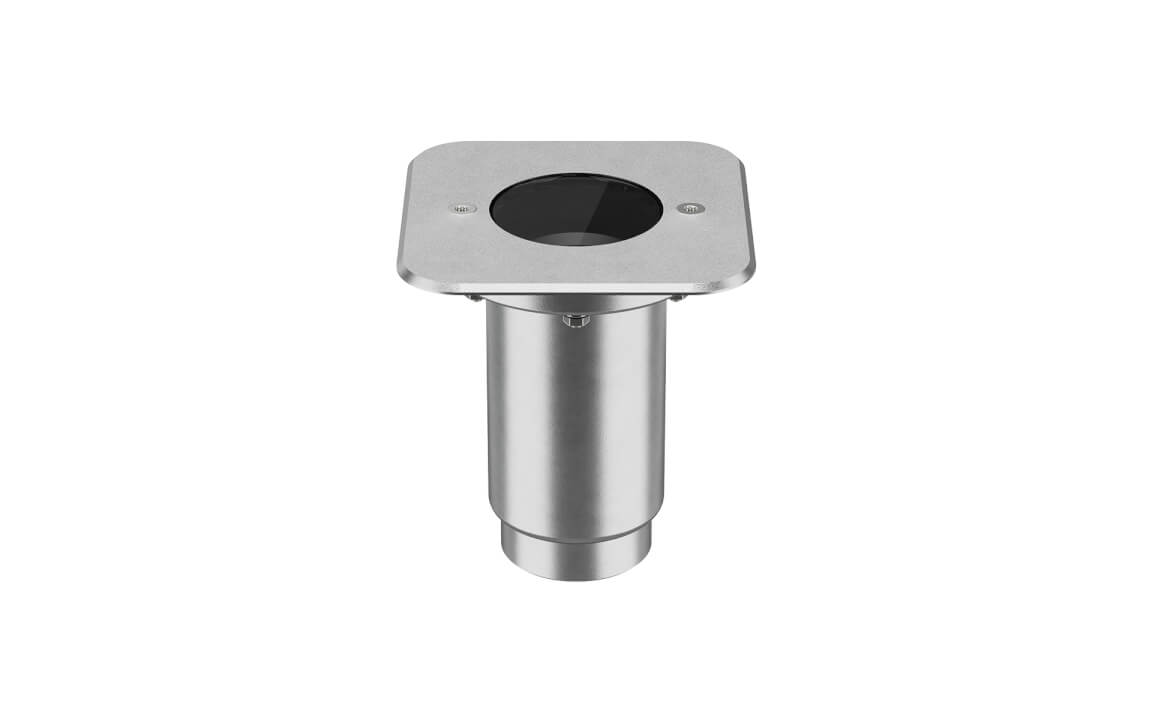

4.0108Einbau-Scheinwerfer
HIRO - Äußerst robuste Architekturbeleuchtung
Beschreibung
- Scheinwerfer der HIRO Inground Serie
- Schutzart IP68 (bis 20 m Wassertiefe) – Schutz gegen Überflutung
- Schutzart IP69 (bis 80°C) – Schutz gegen Hochdruck und hohe Strahlwassertemperaturen
- Stoßfestigkeitsgrad IK11
- Statische Belastbarkeit 10kN (1.000 kg)
- CapStopTM-System gegen Feuchtigkeit und Wassertropfen im Leuchteninneren
- Leuchte komplett aus V4A-Edelstahl 1.4571, epoliert
- Runde oder quadratische Aufsatzblende, Höhe 3 mm
- Gehärtetes Sicherheitsglas (ESG)
- POW-LED kaltweiß, warmweiß, neutralweiß, extra warmweiß (230 V)
- Multichip POW-LED RGB-W oder Amber (Betriebsart: Konstantstrom)
- Rotationssymmetrische Lichtverteilung
- Temperaturüberwacht (onboard)
- Überspannungsschutz
- DALI-2 kompatibel
- LED-Einheit plus 15° schwenkbar (werksseitig)
- Leuchte in der Einbauhülse 350° drehbar
- Optimierte Entblendung durch lichtabsorbierenden mattschwarzen Innenraum (optional mattweiß)
- Maximale Oberflächentemperatur auf der Leuchte: 50°C
- Maximale zulässige Umgebungstemperatur: 40°C
- (Mono) Netzteil integriert
- (RGB-W) Controller extern (separat zu bestellen)
- (Mono) Lieferung mit 1,0 m fest angeschlossenem Kabel (H07RN-F)
- (RGB-W) Lieferung mit 5,0 m fest angeschlossenem UW-Kabel
- Innovatives Einbauhülsen-Set aus V2A-Edelstahl (separat zu bestellen)
Hinweise/Optionen
- Der Anschluss der Leuchte muss der Schutzart IP68 entsprechen
- Bei der Installation der Leuchte sind eventuelle nationale Normen zu beachten
- Die Lichtquelle dieser Leuchte darf nur vom Hersteller oder einem von ihm beauftragten Servicetechniker oder einer vergleichbar qualifizierten Person ersetzt werden
- Zur Vermeidung von Gefährdungen darf eine beschädigte äußere flexible Leitung dieser Leuchte ausschließlich vom Hersteller, seinem Servicevertreter oder einer vergleichbaren Fachkraft ausgetauscht werden
- Bei angrenzender Verdichtung des Untergrunds (z.B. mit Rüttelplatte) ist das separat erhältliche Montageset zu empfehlen
- Ausstrahlwinkel: 10° Spot, 20° Medium, 40° Wide, 60° Wide, 120° Flood, 45x10° elliptical
Zubehör / Gehäuse

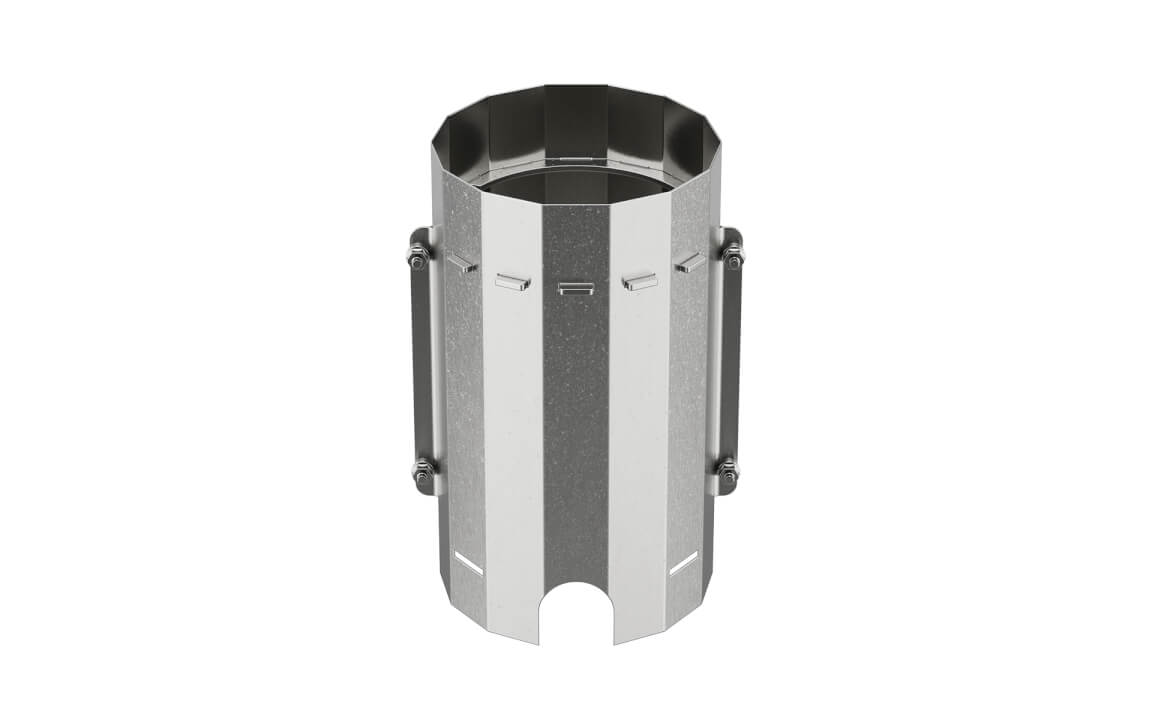

4.0108.01.00
- Einbaugehäuse
- aus V2A-Edelstahl, zur Installation von Leuchten der Serie HIRO in losen oder festen Oberflächen
9.0108.00.10
- Montageset
- optional für Einbauhülse 4.0108, bestehend aus 4 Bodenhalteklammern,
- zum Fixieren der Einbauhülse am Untergrund
95.40108.0001
- Schutzabdeckung
- optional für Einbauhülse 4.0108, Material Spanplatte wasserdicht,
- zum Verschließen der Einbauhülse während der Bauphase
50.40108.0003
- Anti-Rutsch-Scheibe
- Höchste Rutschhemmklassse R13
9.0108.00.20
- Zusatzscheibe, matt
- für 4.0108, für weichere Lichtverteilung (Lichtverlust ca. -8%)
9.0108.00.50
- Anti-Blend-Raster
- für 4.0108 | blendfreies Licht ab einem Abstand von 1 m rund um die Leuchte (360 Grad) | Lichtverlust 3 % | optimal bei einer umlaufend zugänglichen Installation zur Entblendung von Passanten | innenliegend, schwarz
9.0108.00.51
- Anti-Blend-Raster
- für 4.0108, blendfreies Licht ab einem Abstand von 0,80 m vor und seitlich der Leuchte (180 Grad), Lichtverlust 8 %, optimal bei einer Installation vor Fassaden oder Ähnlichen zur Entblendung von Passanten, innenliegend, schwarz
9.0108.00.30
- Abdeckung innen, mattweiß
- für 4.0108, als Alternative zur schwarzen Standard-Abdeckung
9.9012.00.01
- Verteilerdose
- Set mit 1 Verteilerdose | IP68 | Vergusskit für HIRO-Serie | passend in Einbaugehäuse 4.0208/4.0298 und neben Einbaugehäuse 4.0108 | 88 x 88 x 50 mm | Kunststoff
9.9012.00.02
- Verteilerdose
- Set mit 2 Verteilerdose | IP68 | Vergusskit für HIRO-Serie | passend in Einbaugehäuse 4.0208/4.0298 und neben Einbaugehäuse 4.0108 | 88 x 88 x 50 mm | Kunststoff
| Artikelnummer | Leuchtmittel | Lichtstrom | Lichtfarbe | Leistung | Strom | Temperatur | Ausstrahlwinkel | Kabel, montiert | |
|---|---|---|---|---|---|---|---|---|---|

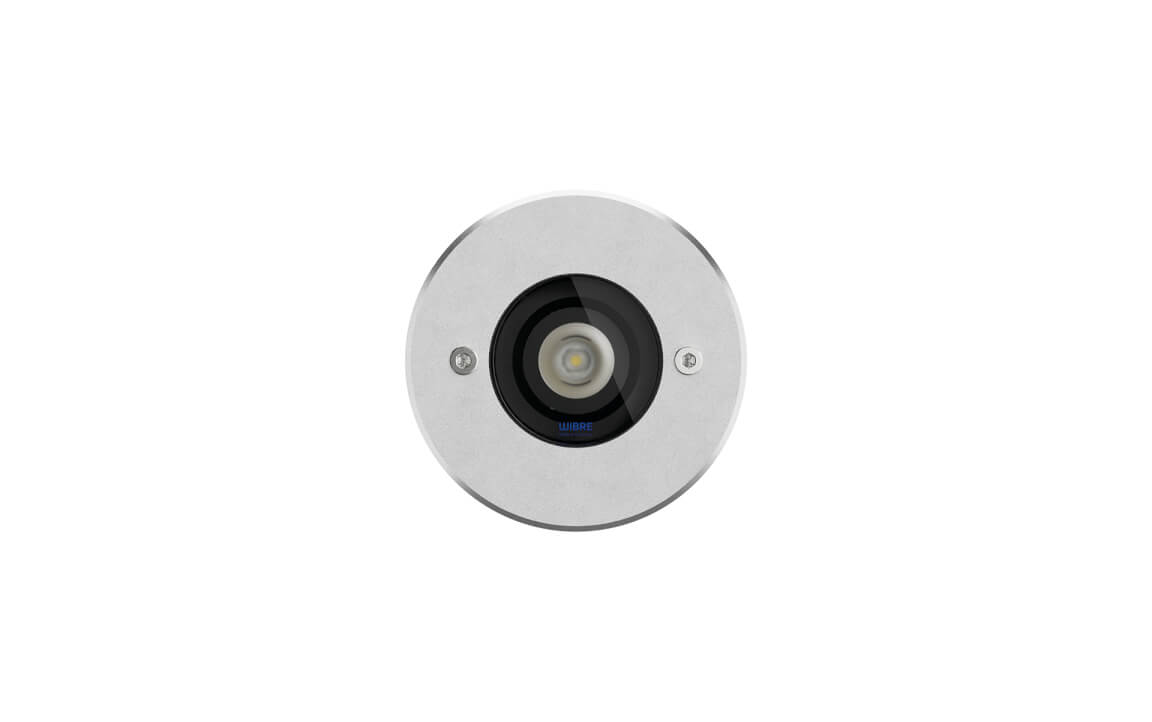

| Runde Aufsatzblende | |||||||||
| Monochrome Beleuchtung | |||||||||
| 4.0108.20.11 | 1 POW-LED | 875 lm | 6.000K cold white | total 6 W | 230 V | <50°C | 20° medium | H07RN-F, 3x1,0 qmm | |
| 4.0108.20.12 | 1 POW-LED | 710 lm | 3.000K warm white | total 6 W | 230 V | <50°C | 20° medium | H07RN-F, 3x1,0 qmm | |
| 4.0108.20.13 | 1 POW-LED | 760 lm | 4.500K neutral white | total 6 W | 230 V | <50°C | 20° medium | H07RN-F, 3x1,0 qmm | |
| 4.0108.20.18 | 1 POW-LED | 700 lm | 2.700K extra warm white | total 6 W | 230 V | <50°C | 20° medium | H07RN-F, 3x1,0 qmm | |
| Dynamische Beleuchtung | |||||||||
| 4.0108.20.41 | 1 Multichip POW-LED | cold white: 240 lm | RGB-CW cold white 6.000K | all on 8 W | CC 700mA @12 V-DC | <50°C | 20° medium | UW, 10x0,25 qmm | |
| 4.0108.20.42 | 1 Multichip POW-LED | warm white: 210 lm | RGB-WW warm white 3.000K | all on 8 W | CC 700mA @12 V-DC | <50°C | 20° medium | UW, 10x0,25 qmm | |
| 4.0108.20.43 | 1 Multichip POW-LED | neutral white: 225 lm | RGB-NW neutral white 4.500K | all on 8 W | CC 700mA @12 V-DC | <50°C | 20° medium | UW, 10x0,25 qmm | |
| Amberfarbene dynamische Beleuchtung (insektenfreundlich) | |||||||||
| 4.0108.20.24 | 1 Multichip POW-LED | 390 lm | Amber | all on 8 W | CC 700mA @12 V-DC | <50°C | 20° medium | UW, 10x0,25 qmm | |

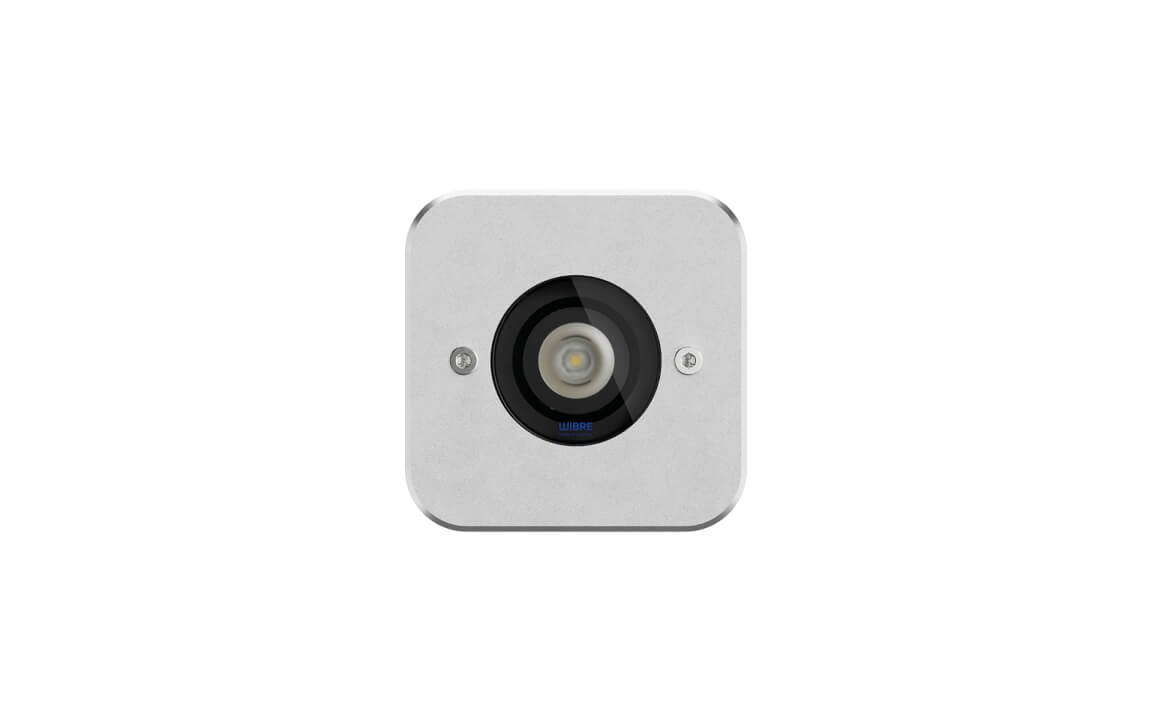

| Quadratische Aufsatzblende | |||||||||
| Monochrome Beleuchtung | |||||||||
| 4.0108.40.11 | 1 POW-LED | 875 lm | 6.000K cold white | total 6 W | 230 V | <50°C | 20° medium | H07RN-F, 3x1,0 qmm | |
| 4.0108.40.12 | 1 POW-LED | 710 lm | 3.000K warm white | total 6 W | 230 V | <50°C | 20° medium | H07RN-F, 3x1,0 qmm | |
| 4.0108.40.13 | 1 POW-LED | 760 lm | 4.500K neutral white | total 6 W | 230 V | <50°C | 20° medium | H07RN-F, 3x1,0 qmm | |
| 4.0108.40.18 | 1 POW-LED | 700 lm | 2.700K extra warm white | total 6 W | 230 V | <50°C | 20° medium | H07RN-F, 3x1,0 qmm | |
| Dynamische Beleuchtung | |||||||||
| 4.0108.40.41 | 1 Multichip POW-LED | cold white: 240 lm | RGB-CW cold white 6.000K | all on 8 W | CC 700mA @12 V-DC | <50°C | 20° medium | UW, 10x0,25 qmm | |
| 4.0108.40.42 | 1 Multichip POW-LED | warm white: 210 lm | RGB-WW warm white 3.000K | all on 8 W | CC 700mA @12 V-DC | <50°C | 20° medium | UW, 10x0,25 qmm | |
| 4.0108.40.43 | 1 Multichip POW-LED | neutral white: 225 lm | RGB-NW neutral white 4.500K | all on 8 W | CC 700mA @12 V-DC | <50°C | 20° medium | UW, 10x0,25 qmm | |
| Amberfarbene dynamische Beleuchtung (insektenfreundlich) | |||||||||
| 4.0108.40.24 | 1 Multichip POW-LED | 390 lm | Amber | all on 8 W | CC 700mA @12 V-DC | <50°C | 20° medium | UW, 10x0,25 qmm | |
