4.0198Einbau-Scheinwerfer

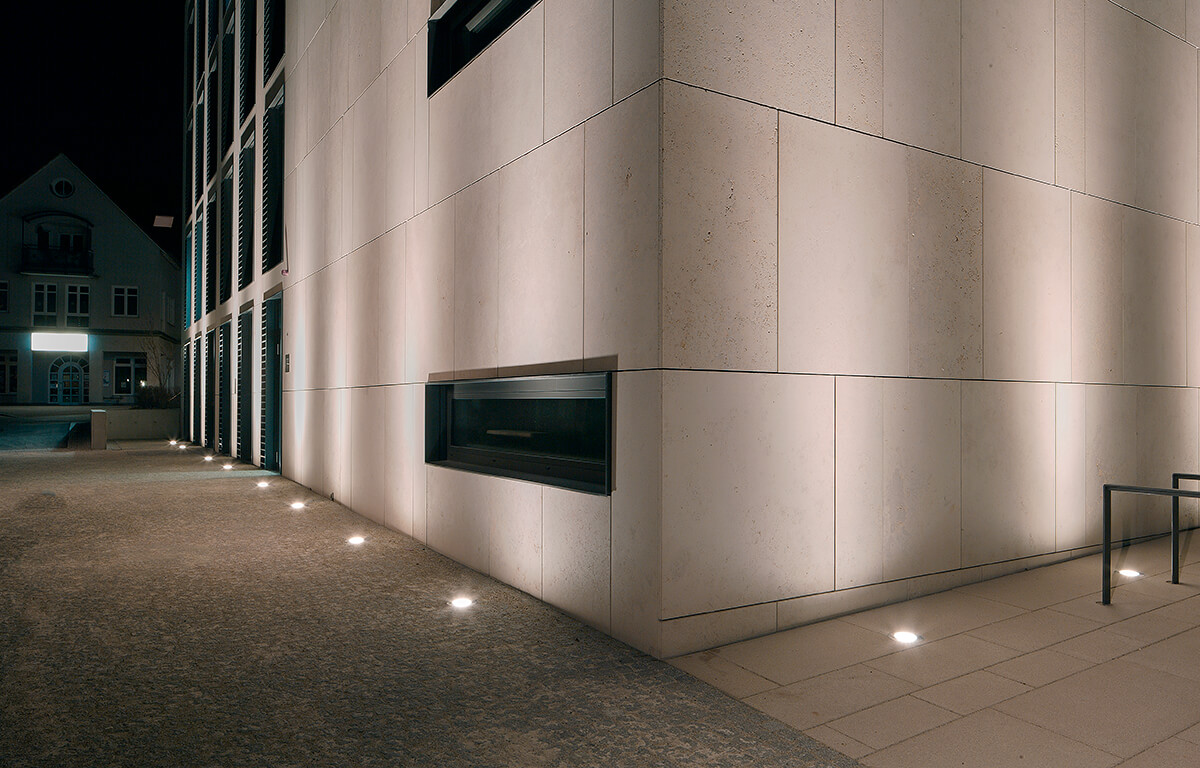

Zur Beleuchtung von Gebäuden, Fassaden, Aussenanlagen und Bäumen

Bedienungsanleitung
Katalogseite

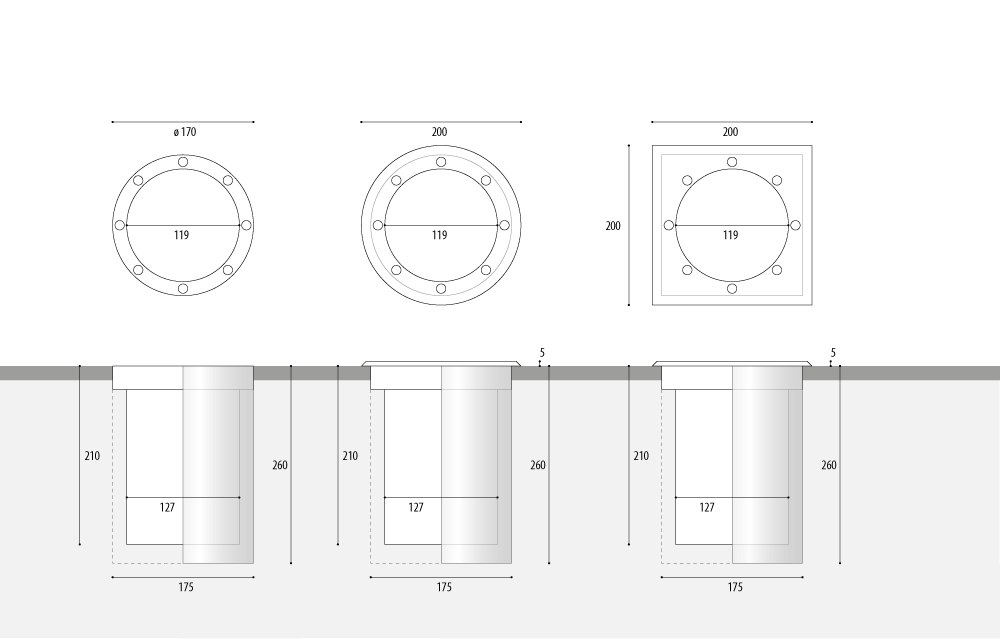

Zeichnung

Beschreibung

  • Schutzart IP67
  • Schutzart IP69 – Schutz gegen Hochdruck und hohe Strahlwassertemperaturen
  • komplett aus V4A-Edelstahl 1.4571
  • planebene Blende oder runde und quadratische Aufsatzblende, Höhe 5 mm
  • POW-LED kaltweiß, warmweiß, neutralweiß, 230 V
  • POW-LED RGB CC
  • HIT-TC-CE
  • rotationssymmetrische Lichtverteilung
  • 360° drehbar und +/-15° schwenkbar
  • temperaturbeständige Silikondichtung
  • gehärtetes Sicherheitsglas (ESG) – Belastbarkeit bis 1500 kg
  • Kabelverschraubung PG13,5, Messing vernickelt
  • Lieferung inklusive Leuchtmittel und 3 m Unterwasserkabel

Hinweise/Optionen

  • POW-LED in Reihenschaltung
  • POW-LED weiß mit integriertem Netzteil
  • Bei Verwendung des Einbaugehäuses muss die Kabelverschraubung am Boden des Scheinwerfers montiert werden (Bitte angeben)
  • In öffentlichen Bereichen empfehlen wir die Verwendung eines rutschhemmenden Glases. Siehe Zubehör.
  • Einbaugehäuse optional lieferbar (4.0198.10.95)
  • Schutzart IP68 (komplett betriebsbereit mit Leuchtmittel und Kabel)
  • POW-LED mit Ausstrahlwinkel spot 10°, medium 30°, wide 45°, flood 90° und elliptisch 15x40°
  • Matte Glasscheibe für weichere Lichtverteilung (Lichtverlust ca. -15%)

Zubehör / Gehäuse

4.0198.10.95

  • Einbaugehäuse aus V4A-Edelstahl

4.0003.01.01

  • Anti-Blend-Raster
  • schwarz, für HIT-TC-CE

4.0066.01.00

  • Glasscheibe, matt
  • für weichere Lichtverteilung (Lichtverlust ca. -15%)

4.0066.02.00

  • Anti-Rutsch-Scheibe

4.0004.00.13

  • doppelte Kabelverschraubung
  • PG13,5, Messing

4.0003.02.01

  • Anti-Blend-Raster
  • schwarz, für POW-LED
Artikelnummer Leuchtmittel Lichtstrom Lichtfarbe Leistung Strom/Spannung Fassung Temperatur Ausstrahlwinkel Kabel

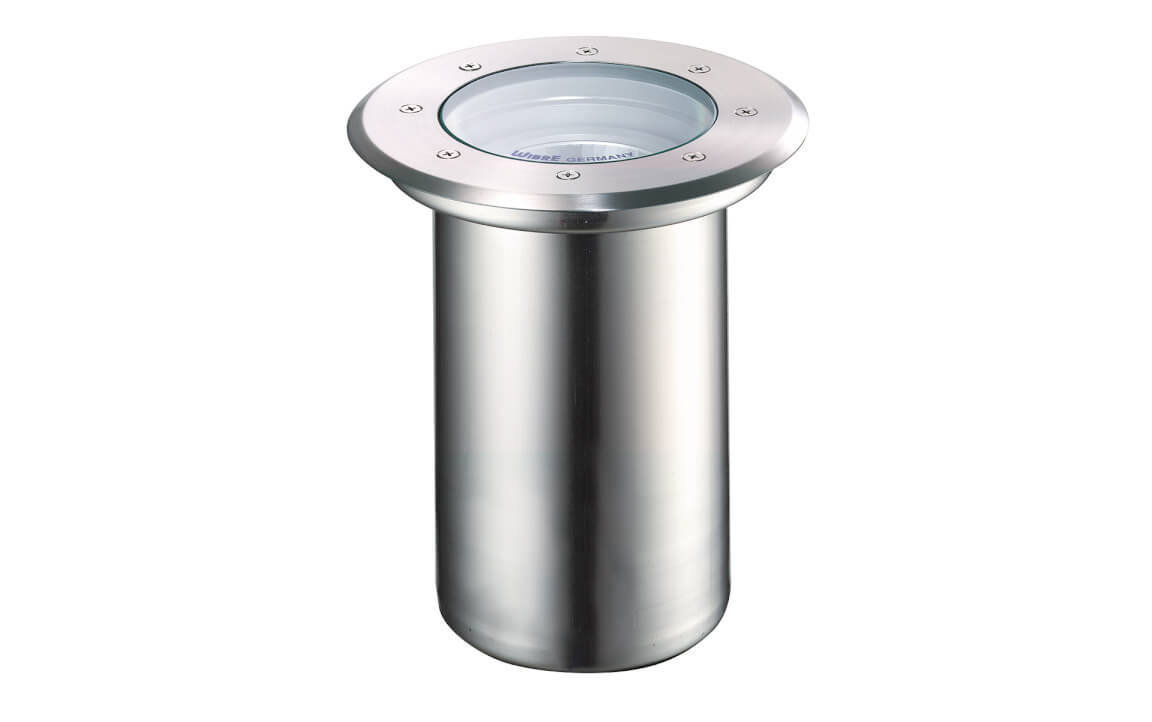

Runde Aufsatzblende
HIT-TC-CE
4.0198.22.20 HIT-TC-CE 1.500lm 3000K 20W G8,5 <55°C 7° superspot UW, 3x1,5 qmm
4.0198.22.35 HIT-TC-CE 3.300lm 3000K 35W G8,5 <75°C 7° superspot UW, 3x1,5 qmm
4.0198.23.20 HIT-TC-CE 1800 3000K 20W G8,5 <55°C UW, 3x1,5 qmm
4.0198.23.35 HIT-TC-CE 3100 3000K 35W G8,5 <75°C UW, 3x1,5 qmm
4.0198.26.20 HIT-TC-CE 1.500lm 3000K 20W G8,5 <55°C 35° medium UW, 3x1,5 qmm
4.0198.26.35 HIT-TC-CE 3.300lm 3000K 35W G8,5 <75°C 35° medium UW, 3x1,5 qmm
4.0198.27.20 HIT-TC-CE 1.500lm 3000K 20W G8,5 <55°C 55° flood UW, 3x1,5 qmm
4.0198.27.35 HIT-TC-CE 3.300lm 3000K 35W G8,5 <75°C 55° flood UW, 3x1,5 qmm
POW-LED
4.0198.20.01 12 POW-LED 1980 lm 6000K cold white total 15 W Klemme <40°C 30° medium UW, 3x1,5 qmm
4.0198.20.02 12 POW-LED 1620 lm 3000K warm white total 15 W Klemme <40°C 30° medium UW, 3x1,5 qmm
4.0198.20.03 12 POW-LED 1860 lm 4500K neutral white total 15 W Klemme <40°C 30° medium UW, 3x1,5 qmm
4.0198.20.09 12 POW-LED RGB all on 19 W Klemme <40°C 30° medium UW, 6x1,0 + 2x0,5 qmm

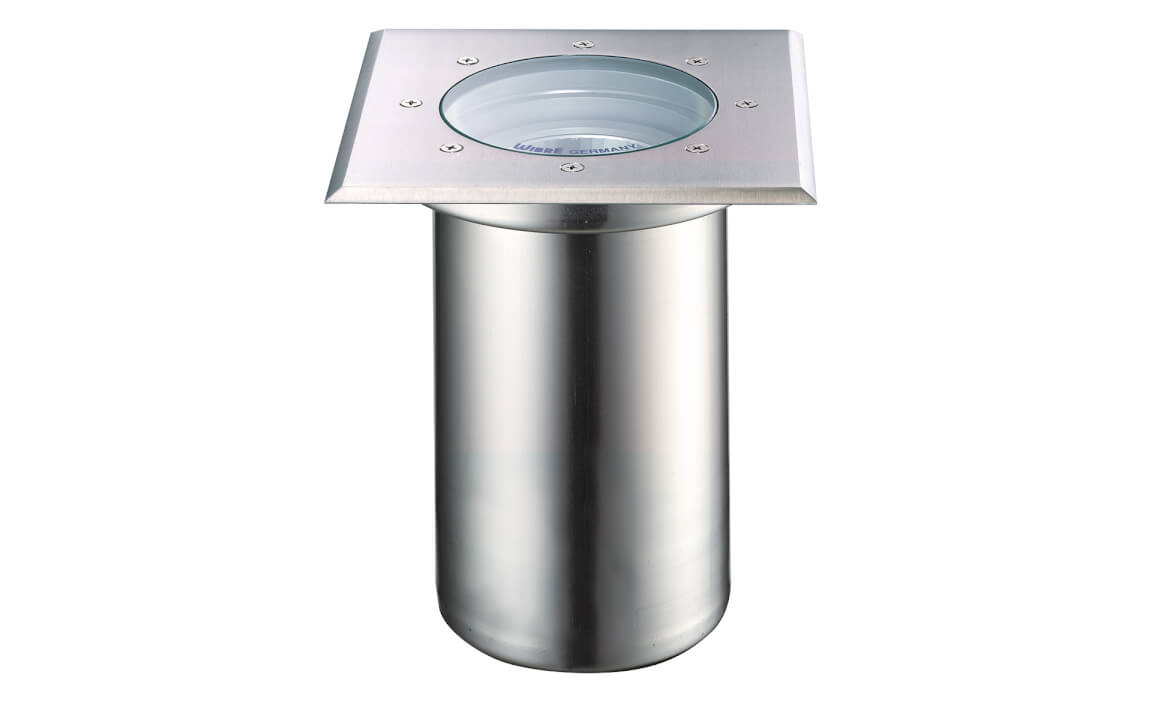

Quadratische Aufsatzblende
HIT-TC-CE
4.0198.42.20 HIT-TC-CE 1.500lm 3000K 20W G8,5 <55°C 7° superspot UW, 3x1,5 qmm
4.0198.42.35 HIT-TC-CE 3.300lm 3000K 35W G8,5 <75°C 7° superspot UW, 3x1,5 qmm
4.0198.43.20 HIT-TC-CE 1800 3000K 20W G8,5 <55°C UW, 3x1,5 qmm
4.0198.43.35 HIT-TC-CE 3100 3000K 35W G8,5 <75°C UW, 3x1,5 qmm
4.0198.46.20 HIT-TC-CE 1.500lm 3000K 20W G8,5 <55°C 35° medium UW, 3x1,5 qmm
4.0198.46.35 HIT-TC-CE 3.300lm 3000K 35W G8,5 <75°C 35° medium UW, 3x1,5 qmm
4.0198.47.20 HIT-TC-CE 1.500lm 3000K 20W G8,5 <55°C 55° flood UW, 3x1,5 qmm
4.0198.47.35 HIT-TC-CE 3.300lm 3000K 35W G8,5 <75°C 55° flood UW, 3x1,5 qmm
POW-LED
4.0198.40.01 12 POW-LED 1980 lm 6000K cold white total 15 W Klemme <40°C 30° medium UW, 3x1,5 qmm
4.0198.40.02 12 POW-LED 1620 lm 3000K warm white total 15 W Klemme <40°C 30° medium UW, 3x1,5 qmm
4.0198.40.03 12 POW-LED 1860 lm 4500K neutral white total 15 W Klemme <40°C 30° medium UW, 3x1,5 qmm
4.0198.40.09 12 POW-LED RGB all on 19 W Klemme <40°C 30° medium UW, 6x1,0 + 2x0,5 qmm
Planebene Blende
HIT-TC-CE
4.0198.12.20 HIT-TC-CE 1.500lm 3000K 20W G8,5 <55°C 7° superspot UW, 3x1,5 qmm
4.0198.12.35 HIT-TC-CE 3.300lm 3000K 35W G8,5 <75°C 7° superspot UW, 3x1,5 qmm
4.0198.13.20 HIT-TC-CE 1800 3000K 20W G8,5 <55°C UW, 3x1,5 qmm
4.0198.13.35 HIT-TC-CE 3100 3000K 35W G8,5 <75°C UW, 3x1,5 qmm
4.0198.16.20 HIT-TC-CE 1.500lm 3000K 20W G8,5 <55°C 35° medium UW, 3x1,5 qmm
4.0198.16.35 HIT-TC-CE 3.300lm 3000K 35W G8,5 <75°C 35° medium UW, 3x1,5 qmm
4.0198.17.20 HIT-TC-CE 1.500lm 3000K 20W G8,5 <55°C 55° flood UW, 3x1,5 qmm
4.0198.17.35 HIT-TC-CE 3.300lm 3000K 35W G8,5 <75°C 55° flood UW, 3x1,5 qmm
POW-LED
4.0198.10.01 12 POW-LED 1980 lm 6000K cold white total 15 W Klemme <40°C 30° medium UW, 3x1,5 qmm
4.0198.10.02 12 POW-LED 1620 lm 3000K warm white total 15 W Klemme <40°C 30° medium UW, 3x1,5 qmm
4.0198.10.03 12 POW-LED 1860 lm 4500K neutral white total 15 W Klemme <40°C 30° medium UW, 3x1,5 qmm
4.0198.10.09 12 POW-LED RGB all on 19 W Klemme <40°C 30° medium UW, 6x1,0 + 2x0,5 qmm
