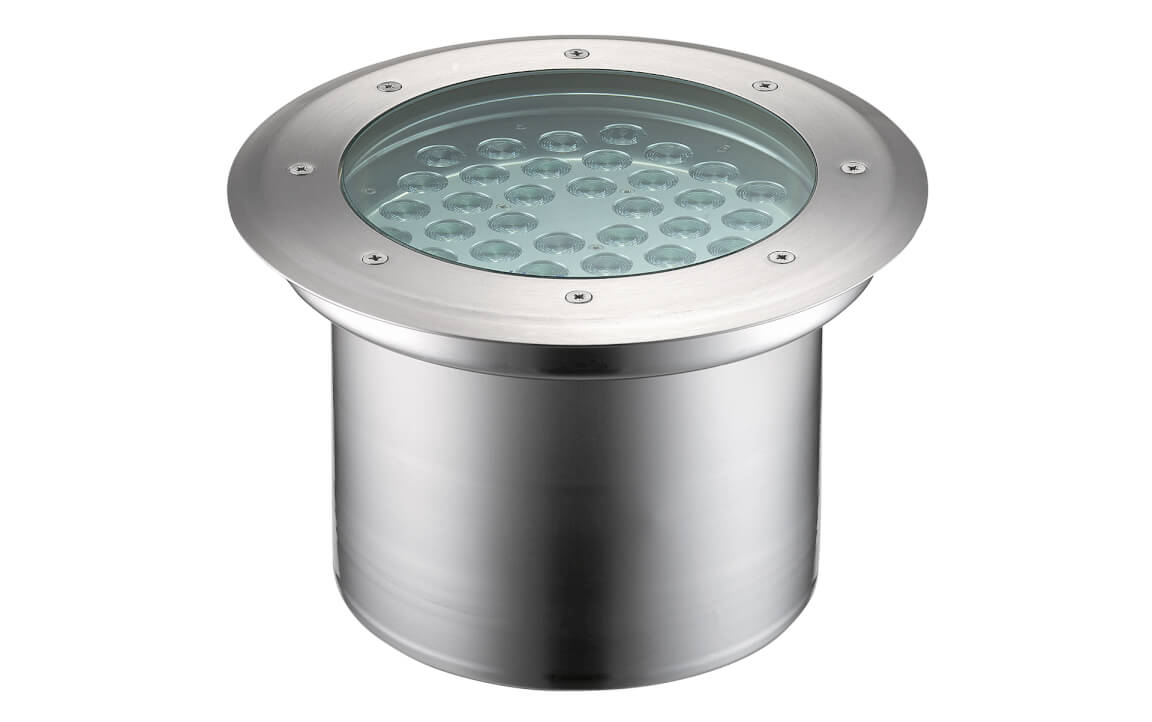

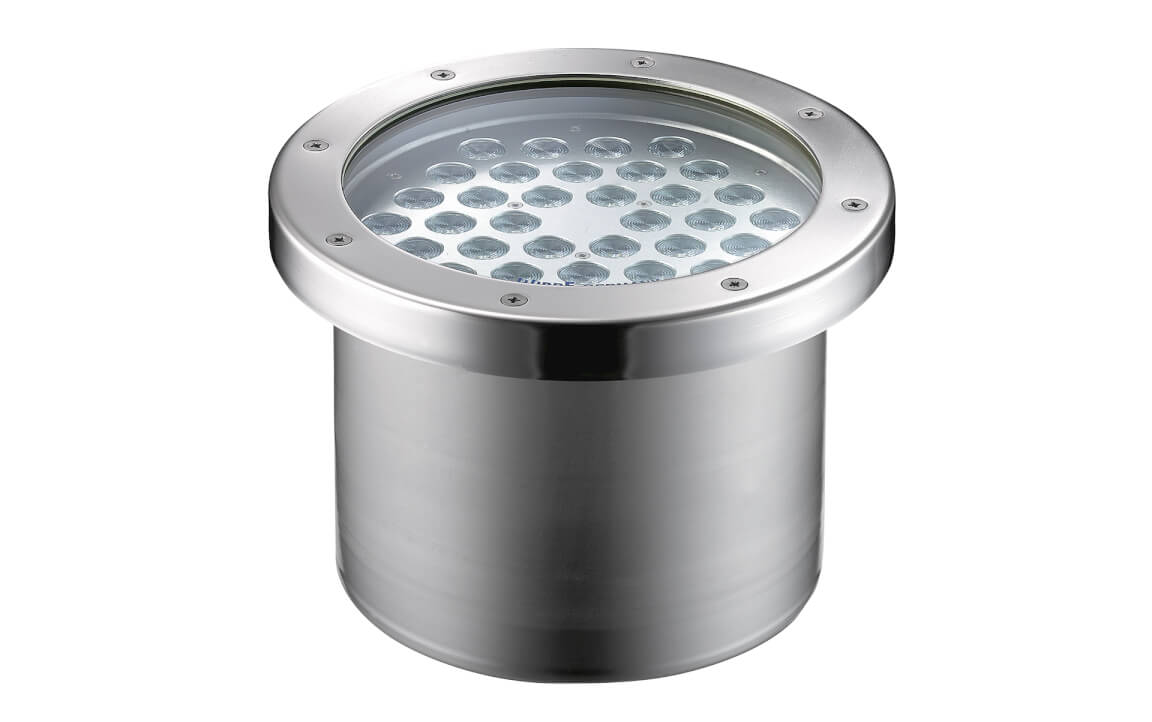

4.0304Einbau-Scheinwerfer

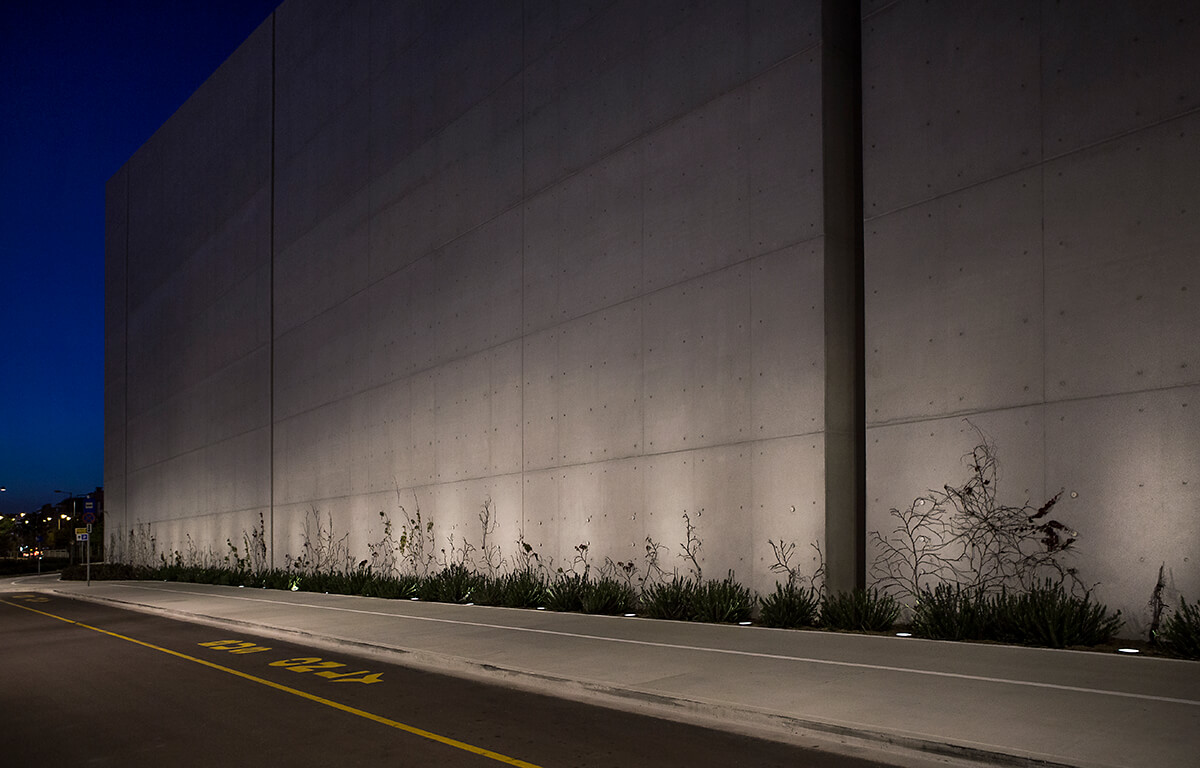

Zur Beleuchtung von Gebäudefassaden, Grünanlagen und Aussenanlagen

Bedienungsanleitung
Katalogseite

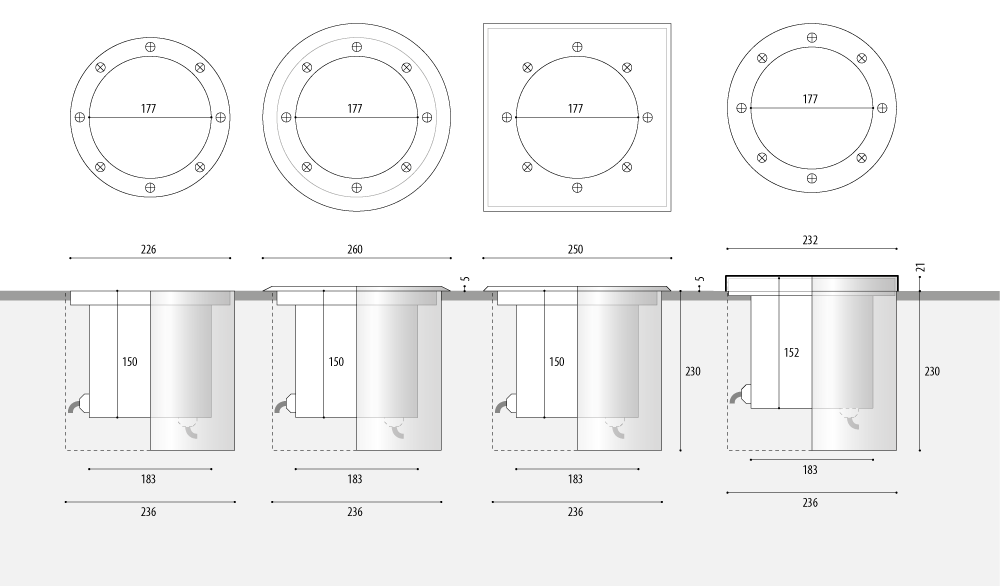

Zeichnung

Beschreibung

  • Schutzart IP67
  • Schutzart IP69 – Schutz gegen Hochdruck und hohe Strahlwassertemperaturen
  • komplett aus V4A-Edelstahl 1.4571
  • planebene Blende, runde oder quadratische Aufsatzblende oder Winkelringblende
  • Betriebsart: Konstantstrom
  • POW-LED kaltweiß, warmweiß, neutralweiß, CC
  • POW-LED RGB
  • Betriebsart: Konstantspannung
  • POW-LED kaltweiß, warmweiß, neutralweiß, CV
  • POW-LED-Platine temperaturüberwacht (NTC)
  • QT32, HIT-CRI
  • Reflektor aus Reinstaluminium, symmetrisch, asymmetrisch
  • temperaturbeständige Silikondichtung
  • gehärtetes Sicherheitsglas (ESG) – Belastbarkeit bis 5000 kg, Winkelringblende bis 650 kg
  • Kabelverschraubung PG 16/21, Messing vernickelt
  • Vorschaltgerät eingebaut bei HIT-CRI
  • Vorschaltgerät separat bestellen bei POW-LED
  • 230 V Netzspannung bei QT32
  • Lieferung ohne Leuchtmittel und ohne Kabel
  • POW-LED mit Leuchtmittel und Kabel

Hinweise/Optionen

  • Bei Verwendung des Einbaugehäuses muss die Kabelverschraubung am Boden des Scheinwerfers montiert werden (Bitte angeben)
  • In öffentlichen Bereichen empfehlen wir die Verwendung eines rutschhemmenden Glases. Siehe Zubehör.
  • POW-LED mit Ausstrahlwinkel spot 10°, medium 30°, wide 45°, flood 90° und elliptisch 15x40°
  • Schutzart IP68 (komplett betriebsbereit mit Leuchtmittel und Kabel)
  • Sonderblenden aus Messing
  • Kabelverschraubung am Boden möglich
  • Einbaugehäuse optional lieferbar
  • 12 V-DC dimmbar mit Dimmmodul 5.0690.03.15. Achtung: Anderes Kabel am Scheinwerfer wird benötigt. Bedarf weiterer Absprachen.

Zubehör / Gehäuse

4.0304.10.95

  • Einbaugehäuse aus V4A-Edelstahl
  • ø 235 x 230 mm
  • für planebene Blende und Aufsatzblende

4.0304.00.95

  • Einbaugehäuse aus V4A-Edelstahl
  • ø 235 x 230 mm
  • für Winkelringblende

4.0231.01.00

  • für planebene Blende und Aufsatzblende

4.0003.01.00

  • Anti-Blend-Raster
  • schwarz, für symm. und asymm. Reflektor

4.0231.02.00

  • Stufenscheibe
  • mit Anti-Rutsch-Beschichtung
  • für planebene Blende und Aufsatzblende

4.0230.01.00

  • Glasscheibe, matt
  • für weichere Lichtverteilung (Lichtverlust ca. -15%)
  • für Winkelringblende
Artikelnummer Leuchtmittel Lichtstrom Lichtfarbe Leistung Strom/Spannung Fassung Temperatur Ausstrahlwinkel Kabel
Planebene Blende (4.0098.1) und runde Aufsatzblende (4.0098.2)
Symmetrischer Reflektor, klare Glasscheibe
4.0304.10.00 QT32 150W E27 150°C 24° Si, 3x2,5 qmm
4.0304.10.35 HIT-CRI 35W G12 <75°C 19° Si, 3x2,5 qmm
4.0304.10.70 HIT-CRI 70W G12 110°C 19° Si, 3x2,5 qmm
4.0308.20.00 QT32 150W E27 150°C 24° Si, 3x2,5 qmm
4.0308.20.35 HIT-CRI 35W G12 <75°C 19° Si, 3x2,5 qmm
4.0308.20.70 HIT-CRI 70W G12 110°C 19° Si, 3x2,5 qmm
Asymmetrischer Reflektor, matte Glasscheibe
4.0304.11.00 QT32 150W E27 150°C 30° Si, 3x2,5 qmm
4.0304.11.35 HIT-CRI 35W G12 <75°C 40° Si, 3x2,5 qmm
4.0304.11.70 HIT-CRI 70W G12 110°C 40° Si, 3x2,5 qmm
4.0308.21.00 QT32 150W E27 150°C 30° Si, 3x2,5 qmm
4.0308.21.35 HIT-CRI 35W G12 <75°C 40° Si, 3x2,5 qmm
4.0308.21.70 HIT-CRI 70W G12 110°C 40° Si, 3x2,5 qmm
POW-LED 350 mA, klare Glasscheibe
4.0304.15.01 36 POW-LED 5940 lm 6000K cold white total 43 W Klemme <55°C 30° medium UW, 6x1,0 + 2x0,5 qmm
4.0304.15.02 36 POW-LED 4860 lm 3000K warm white total 43 W Klemme <55°C 30° medium UW, 6x1,0 + 2x0,5 qmm
4.0304.15.03 36 POW-LED 5580 lm 4500K neutral white total 43 W Klemme <55°C 30° medium UW, 6x1,0 + 2x0,5 qmm
4.0304.15.09 36 POW-LED RGB all on 43 W Klemme <55°C 30° medium UW, 6x1,0 + 2x0,5 qmm
4.0308.25.01 36 POW-LED 5940 lm 6000K cold white total 43 W Klemme <55°C 30° medium UW, 6x1,0 + 2x0,5 qmm
4.0308.25.02 36 POW-LED 4860 lm 3000K warm white total 43 W Klemme <55°C 30° medium UW, 6x1,0 + 2x0,5 qmm
4.0308.25.03 36 POW-LED 5580 lm 4500K neutral white total 43 W Klemme <55°C 30° medium UW, 6x1,0 + 2x0,5 qmm
4.0308.25.09 36 POW-LED RGB all on 43 W Klemme <55°C 30° medium UW, 6x1,0 + 2x0,5 qmm
POW-LED 12 V-DC, klare Glasscheibe
4.0304.15.61 36 POW-LED 5940 lm 6000K cold white total 43 W Klemme <55° 30° medium UW, 2x2,5 qmm
4.0304.15.62 36 POW-LED 4860 lm 3000K warm white total 43 W Klemme <55° 30° medium UW, 2x2,5 qmm
4.0304.15.63 36 POW-LED 5580 lm 4500K neutral white total 43 W Klemme <55° 30° medium UW, 2x2,5 qmm
4.0308.25.61 36 POW-LED 5940 lm 6000K cold white total 43 W Klemme <55° 30° medium UW, 2x2,5 qmm
4.0308.25.62 36 POW-LED 4860 lm 3000K warm white total 43 W Klemme <55° 30° medium UW, 2x2,5 qmm
4.0308.25.63 36 POW-LED 5580 lm 4500K neutral white total 43 W Klemme <55° 30° medium UW, 2x2,5 qmm

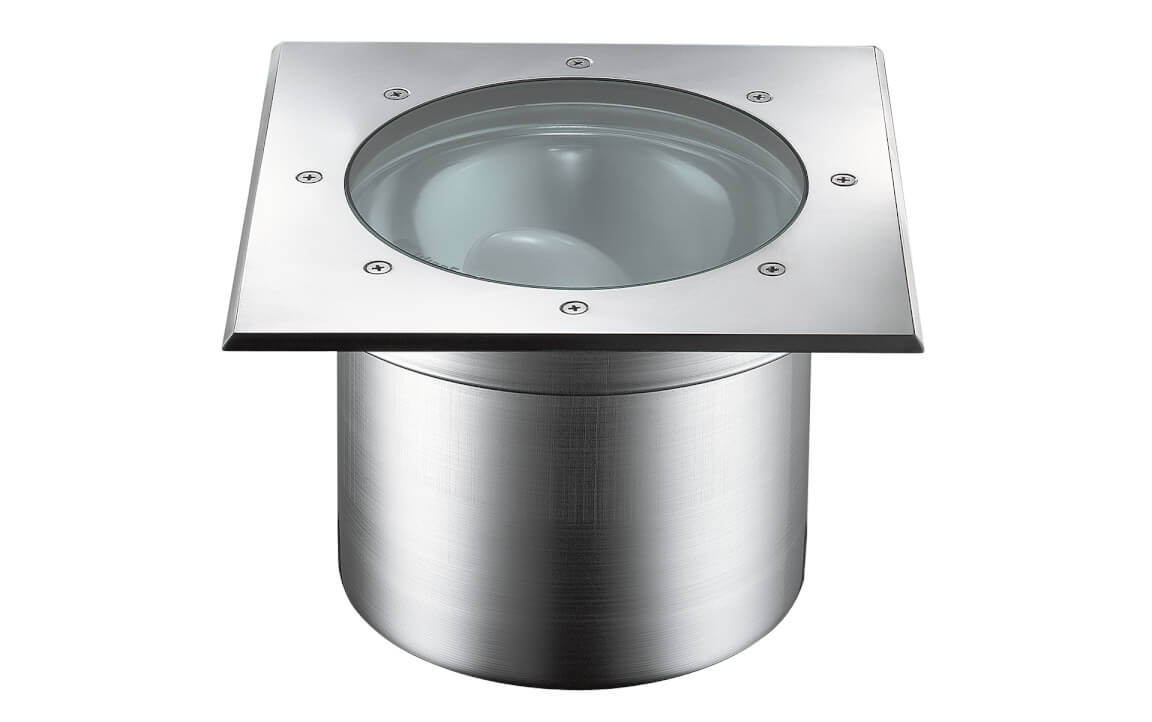

Quadratische Aufsatzblende (4.0098.4) und Winkelring (4.0098.0)
Symmetrischer Reflektor, klare Glasscheibe
4.0303.00.00 QT32 150W E27 150°C 24° Si, 3x2,5 qmm
4.0303.00.35 HIT-CRI 35W G12 <75°C 19° Si, 3x2,5 qmm
4.0303.00.70 HIT-CRI 70W G12 110°C 19° Si, 3x2,5 qmm
4.0308.40.00 QT32 150W E27 150°C 24° Si, 3x2,5 qmm
4.0308.40.35 HIT-CRI 35W G12 <75°C 19° Si, 3x2,5 qmm
4.0308.40.70 HIT-CRI 70W G12 110°C 19° Si, 3x2,5 qmm
Asymmetrischer Reflektor, matte Glasscheibe
4.0303.01.00 QT32 150W E27 150°C 30° Si, 3x2,5 qmm
4.0303.01.35 HIT-CRI 35W G12 <75°C 40° Si, 3x2,5 qmm
4.0303.01.70 HIT-CRI 70W G12 110°C 40° Si, 3x2,5 qmm
4.0308.41.00 QT32 150W E27 150°C 30° Si, 3x2,5 qmm
4.0308.41.35 HIT-CRI 35W G12 <75°C 40° Si, 3x2,5 qmm
4.0308.41.70 HIT-CRI 70W G12 110°C 40° Si, 3x2,5 qmm
POW-LED 350 mA, klare Glasscheibe
4.0303.05.01 36 POW-LED 5940 lm 6000K cold white total 43 W Klemme <55°C 30° medium UW, 6x1,0 + 2x0,5 qmm
4.0303.05.02 36 POW-LED 4860 lm 3000K warm white total 43 W Klemme <55°C 30° medium UW, 6x1,0 + 2x0,5 qmm
4.0303.05.03 36 POW-LED 5580 lm 4500K neutral white total 43 W Klemme <55°C 30° medium UW, 6x1,0 + 2x0,5 qmm
4.0303.05.09 36 POW-LED RGB all on 43 W Klemme <55°C 30° medium UW, 6x1,0 + 2x0,5 qmm
4.0308.45.01 36 POW-LED 5940 lm 6000K cold white total 43 W Klemme <55°C 30° medium UW, 6x1,0 + 2x0,5 qmm
4.0308.45.02 36 POW-LED 4860 lm 3000K warm white total 43 W Klemme <55°C 30° medium UW, 6x1,0 + 2x0,5 qmm
4.0308.45.03 36 POW-LED 5580 lm 4500K neutral white total 43 W Klemme <55°C 30° medium UW, 6x1,0 + 2x0,5 qmm
4.0308.45.09 36 POW-LED RGB all on 43 W Klemme <55°C 30° medium UW, 6x1,0 + 2x0,5 qmm
POW-LED 12 V-DC, klare Glasscheibe
4.0303.05.61 36 POW-LED 5940 lm 6000K cold white total 43 W Klemme <55° 30° medium UW, 2x2,5 qmm
4.0303.05.62 36 POW-LED 4860 lm 3000K warm white total 43 W Klemme <55° 30° medium UW, 2x2,5 qmm
4.0303.05.63 36 POW-LED 5580 lm 4500K neutral white total 43 W Klemme <55° 30° medium UW, 2x2,5 qmm
4.0308.45.61 36 POW-LED 5940 lm 6000K cold white total 43 W Klemme <55° 30° medium UW, 2x2,5 qmm
4.0308.45.62 36 POW-LED 4860 lm 3000K warm white total 43 W Klemme <55° 30° medium UW, 2x2,5 qmm
4.0308.45.63 36 POW-LED 5580 lm 4500K neutral white total 43 W Klemme <55° 30° medium UW, 2x2,5 qmm
