4.0195Aufbau-Scheinwerfer

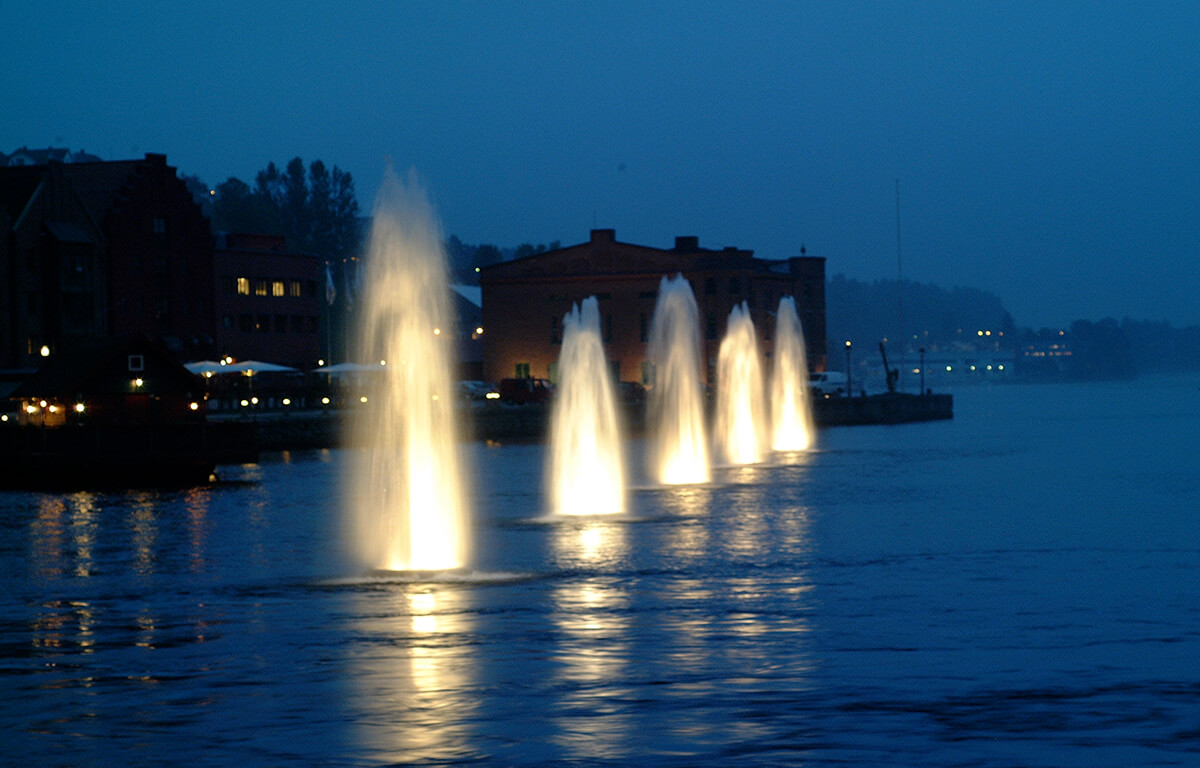

Zur Beleuchtung von Springbrunnen und Aussenanlagen.

Bedienungsanleitung
Katalogseite

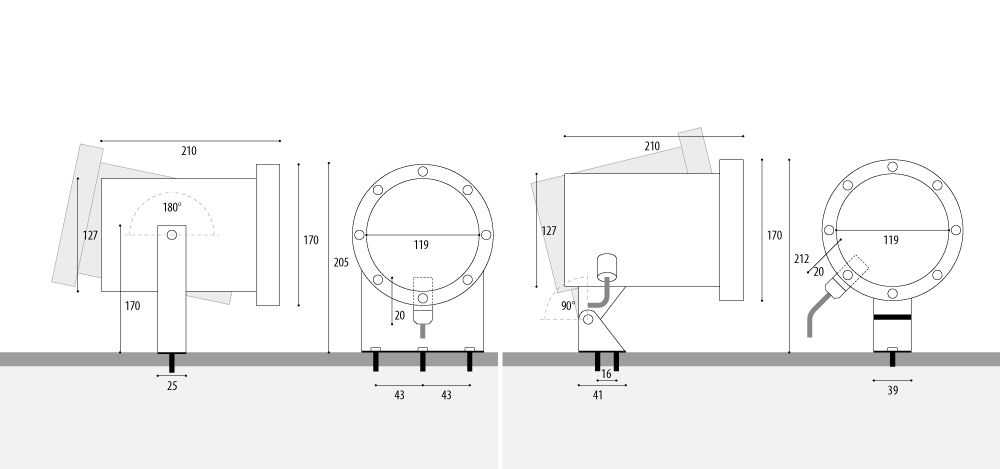

Zeichnung

Beschreibung

  • Schutzart IP68 – Wassertiefe bis 3 m
  • Schutzart IP69 – Schutz gegen Hochdruck und hohe Strahlwassertemperaturen
  • komplett aus V4A-Edelstahl
  • Befestigungsfuß um 90 bzw. 180° verstellbar

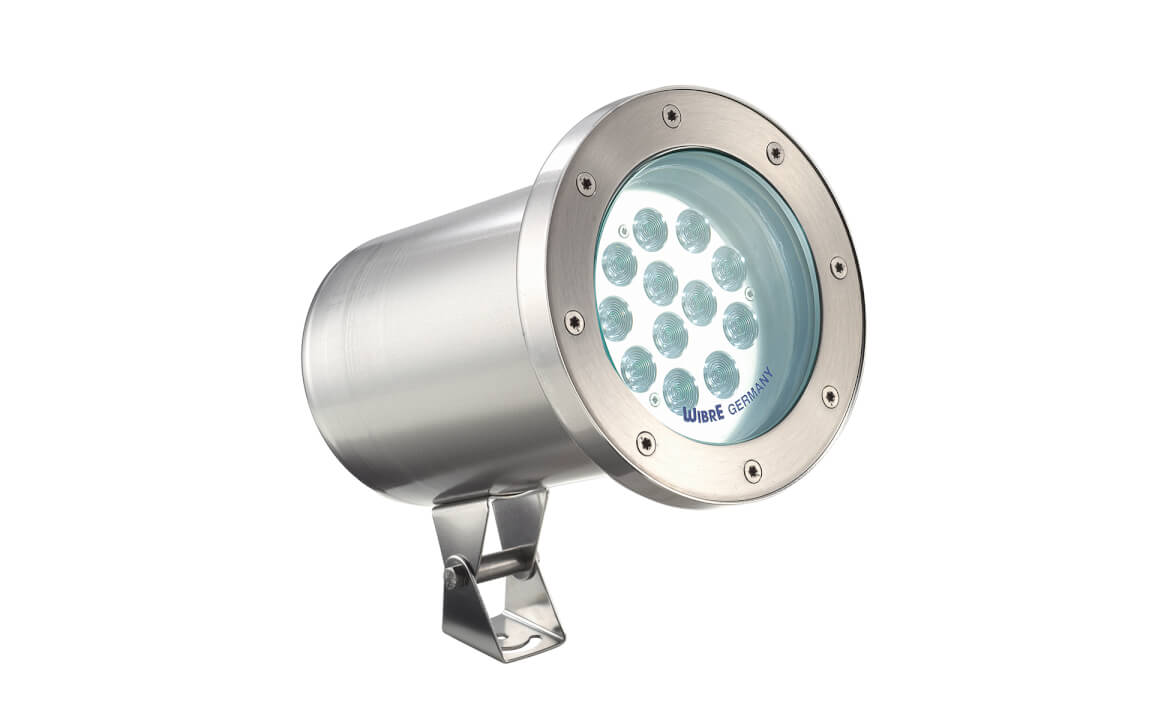

  • POW-LED kaltweiß, warmweiß, neutralweiß, 230 V

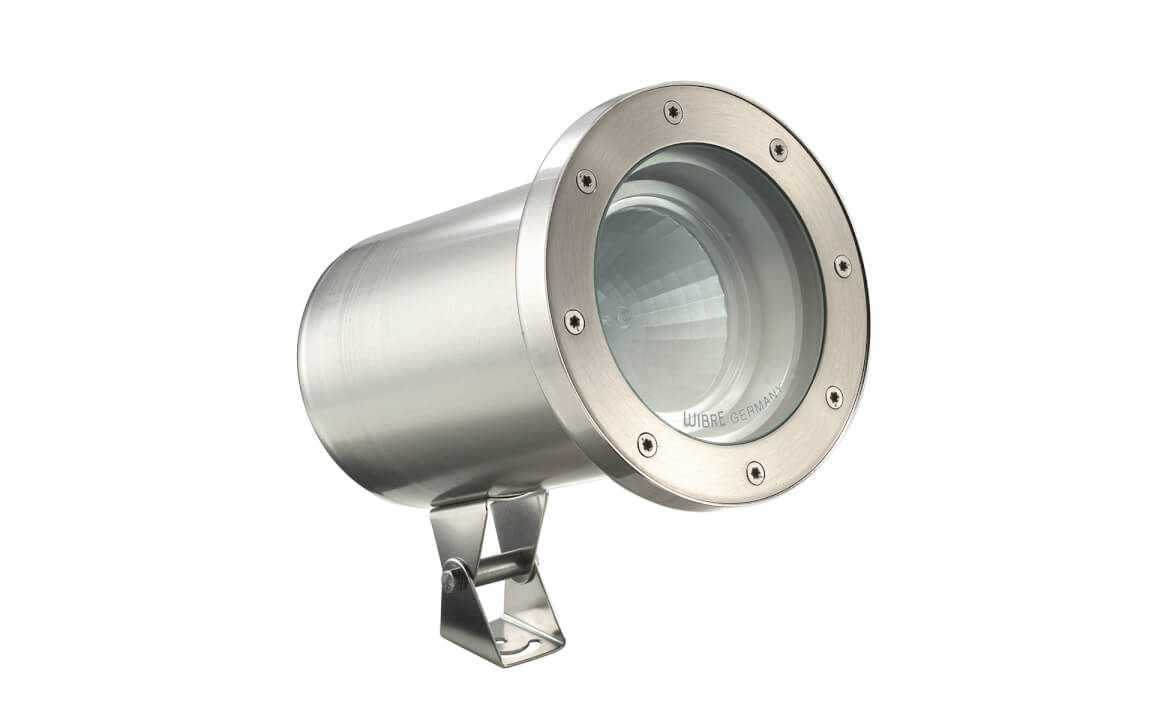

  • HIT-TC-CE
  • Kabelverschraubung PG13,5, V4A-Edelstahl
  • temperaturbeständige Silikondichtung
  • gehärtetes Sicherheitsglas (ESG)
  • Lieferung inklusive Leuchtmittel und 3 m Unterwasserkabel

Hinweise/Optionen

  • Nicht bei begehbaren Installationen geeignet (Netzspannung 230 V)
  • SOLE-Ausführung möglich - Artikelnummer mit Zusatz „S“ am Ende
  • Ausstrahlwinkel: POW-LED: 10°, 30°, 45°

Zubehör / Gehäuse

9.0192.00.70

  • Abschatterring
  • V4A-Edelstahl, ø 178 mm, Länge 203 mm

4.0003.02.01

  • Anti-Blend-Raster
  • schwarz, für POW-LED

4.0003.01.01

  • Anti-Blend-Raster
  • schwarz, für HIT-TC-CE

4.0066.01.00

  • Glasscheibe, matt
  • für weichere Lichtverteilung (Lichtverlust ca. -15%)

4.0305.50.00

  • Erdspieß
  • V4A-Edelstahl, 395 mm, für Befestigungsfuß 90°
Artikelnummer Leuchtmittel Lichtstrom Lichtfarbe Leistung Spannung Fassung Ausstrahlwinkel Kabel
Versionen: Nur Unterwasserbetrieb - Befestigungsfuß 90° schwenkbar
HIT
4.0195.90.35 HIT-TC-CE 3100 3000K 35W 230V G8,5 UW, 3x1,5 qmm
4.0195.90.36 HIT-TC-CE 3.300lm 3000K 35W 230V G8,5 35° medium UW, 3x1,5 qmm
4.0195.90.37 HIT-TC-CE 3.300lm 3000K 35W 230V G8,5 7° superspot UW, 3x1,5 qmm
4.0195.90.38 HIT-TC-CE 3.300lm 3000K 35W 230V G8,5 55° flood UW, 3x1,5 qmm
Versionen: Nur Unterwasserbetrieb - Befestigungsfuß 180° schwenkbar
4.0195.18.35 HIT-TC-CE 3100 3000K 35W 230V G8,5 UW, 3x1,5 qmm
4.0195.18.36 HIT-TC-CE 3.300lm 3000K 35W 230V G8,5 35° medium UW, 3x1,5 qmm
4.0195.18.37 HIT-TC-CE 3.300lm 3000K 35W 230V G8,5 7° superspot UW, 3x1,5 qmm
4.0195.18.38 HIT-TC-CE 3.300lm 3000K 35W 230V G8,5 55° flood UW, 3x1,5 qmm
Versionen: Unter- und Überwasserbereich (nach Absprache) - Befestigungsfuß 90° schwenkbar
HIT
4.0195.90.20 HIT-TC-CE 1800 3000K 20W 230V G8,5 UW, 3x1,5 qmm
4.0195.90.21 HIT-TC-CE 1.500lm 3000K 20W 230V G8,5 35° medium UW, 3x1,5 qmm
4.0195.90.22 HIT-TC-CE 1.500lm 3000K 20W 230V G8,5 7° superspot UW, 3x1,5 qmm
4.0195.90.23 HIT-TC-CE 1.500lm 3000K 20W 230V G8,5 55° flood UW, 3x1,5 qmm
POW-LED
4.0195.90.01 12 POW-LED 1980 lm 6000K cold white total 15 W 230V Klemme 30° medium UW, 3x1,5 qmm
4.0195.90.02 12 POW-LED 1620 lm 3000K warm white total 15 W 230V Klemme 30° medium UW, 3x1,5 qmm
4.0195.90.03 12 POW-LED 1860 lm 4500K neutral white total 15 W 230V Klemme 30° medium UW, 3x1,5 qmm
Versionen: Unter- und Überwasserbereich (nach Absprache) - Befestigungsfuß 180° schwenkbar
HIT
4.0195.18.20 HIT-TC-CE 1800 3000K 20W 230V G8,5 UW, 3x1,5 qmm
4.0195.18.21 HIT-TC-CE 1.500lm 3000K 20W 230V G8,5 35° medium UW, 3x1,5 qmm
4.0195.18.22 HIT-TC-CE 1.500lm 3000K 20W 230V G8,5 7° superspot UW, 3x1,5 qmm
4.0195.18.23 HIT-TC-CE 1.500lm 3000K 20W 230V G8,5 55° flood UW, 3x1,5 qmm
POW-LED
4.0195.18.01 12 POW-LED 1980 lm 6000K cold white total 15 W 230V Klemme 30° medium UW, 3x1,5 qmm
4.0195.18.02 12 POW-LED 1620 lm 3000K warm white total 15 W 230V Klemme 30° medium UW, 3x1,5 qmm
4.0195.18.03 12 POW-LED 1860 lm 4500K neutral white total 15 W 230V Klemme 30° medium UW, 3x1,5 qmm
